琻捷黑科技：通用传感器接口芯片USI——SNU301

本期为大家介绍SENASIC通用传感器接口芯片：SNU301。

SNU301

SNU301是一款可以驱动电容式压力传感器的芯片，该芯片用于压力和温度的测量，经过内部高分辨率ADC、温度补偿、压力补偿，直接输出校准后的压力数据。此外，SNU301支持-40°C~150°C的宽工作温度范围，集成了电源反接保护等可靠性设计，通过AEC-Q100车规测试，能够满足严酷的汽车应用要求。

芯片之于汽车的存在就如同“大脑”，可以说汽车的智能化就是芯片的智能化。随着自动驾驶、新能源等功能的不断增加，车辆上需要的传感器越来越多，大到车身动力、整车控制，小到制动系统、排放系统、发动机控制系统等都会涉及到传感器。

SNU301可以驱动电容式压力传感器，帮助汽车实时测量压力和温度，并将信号反馈给车辆环境感知系统，以便让汽车及时做出调整，从而使各个系统工作在最佳状态。

工作原理

电容式传感器广泛用于位移、角度、振动、速度、压力、成分分析、介质特性等方面的测量。

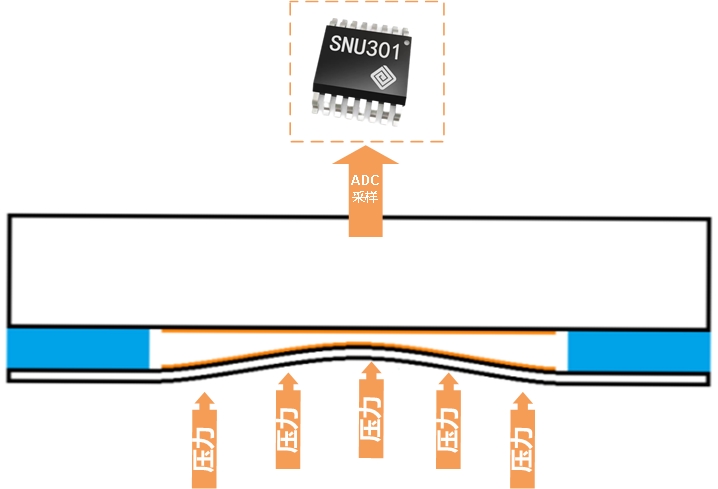

一种SNU301的典型应用是搭配平行板型电容式传感器进行压力测量。压力电容式传感器通过电容结构把外部压力转化为电容值的变化。

SNU301可以驱动电容式传感器，通过测量电容值的变化，经过校准计算输出电源相关比例电压或者SENT信号。SENT (Single Edge Nibble Transmission) 协议是汽车电子中普遍用于传感器信号的一种数字信号接口，是一种单向低成本通信的实现方式。

应用场景

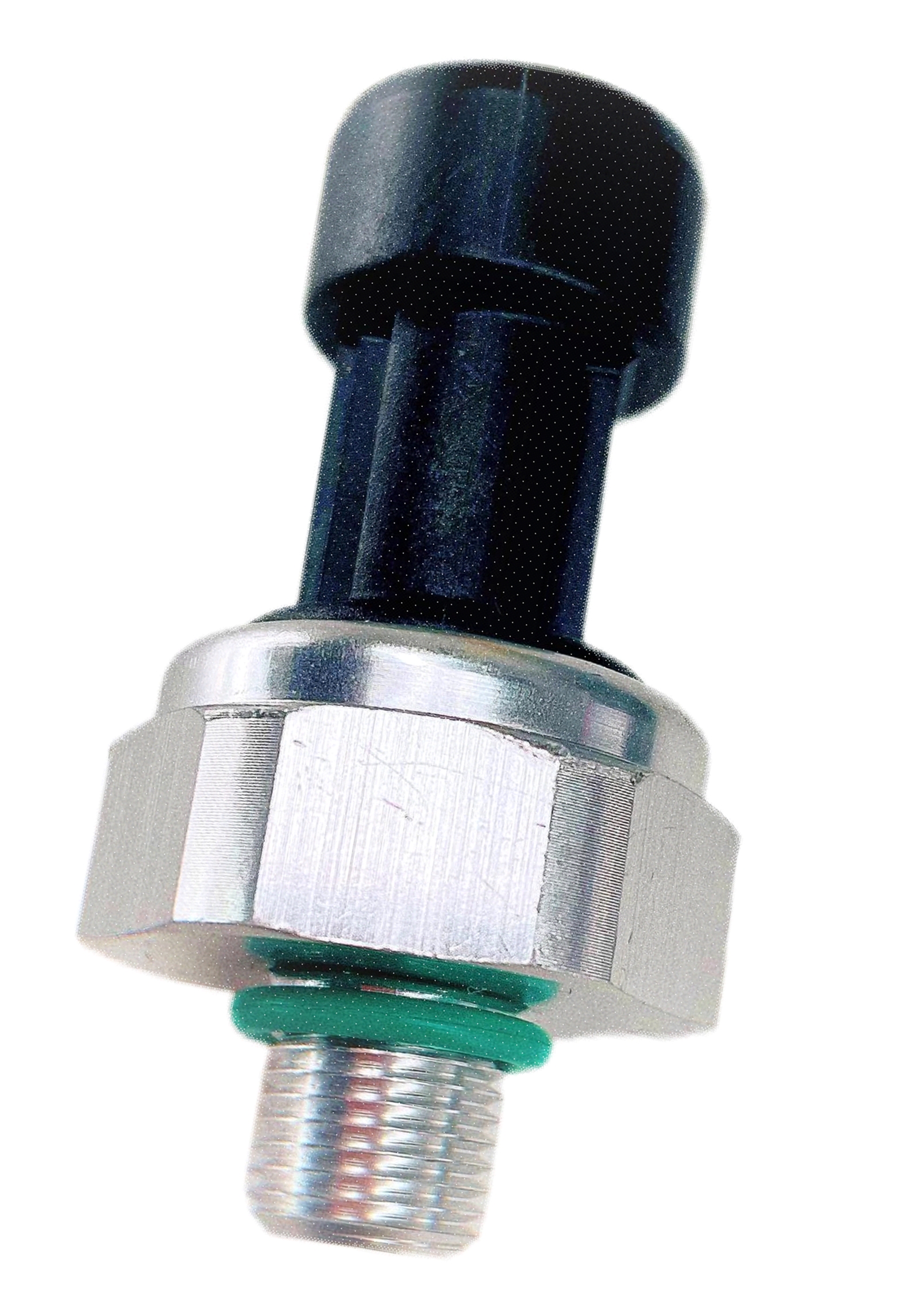

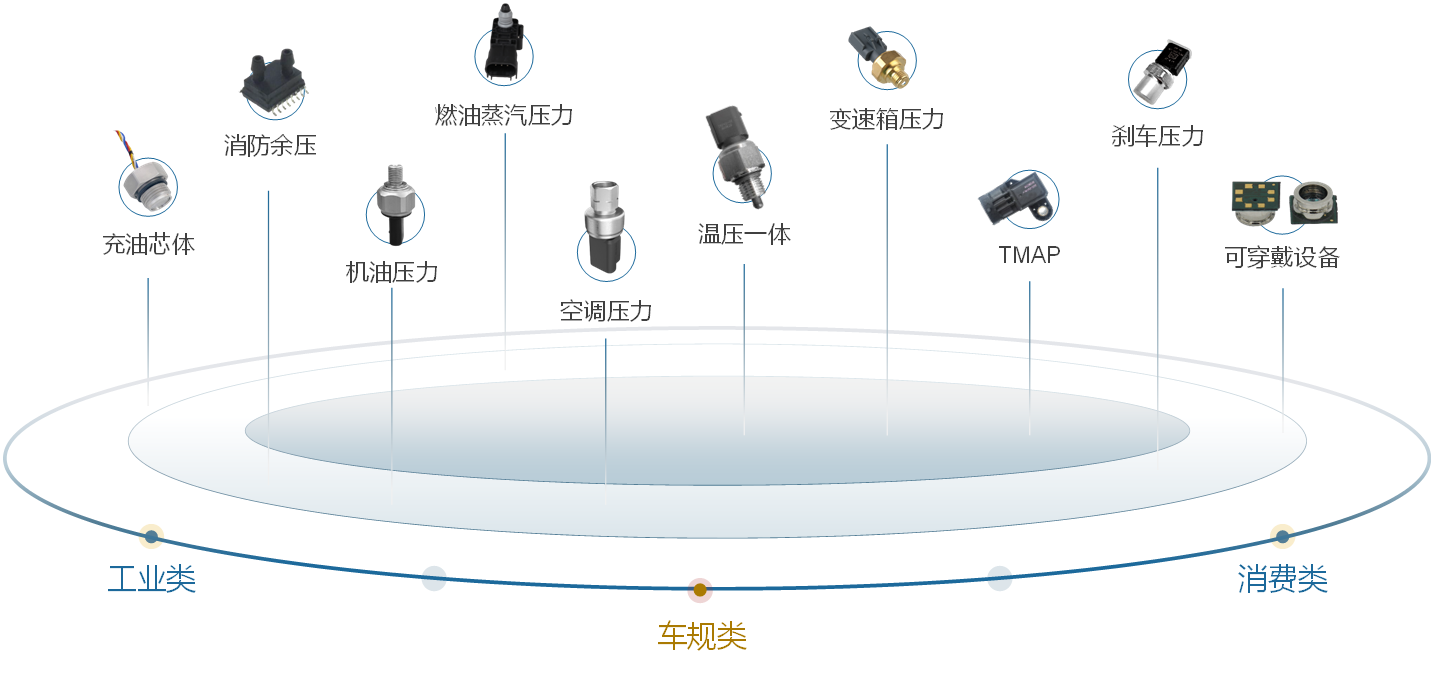

在车用领域，压力和温度测量的应用场景广泛分布于发动机控制、空调系统、油路控制、变速箱控制、车身控制等领域，是汽车信号链中必不可少的组成部分。

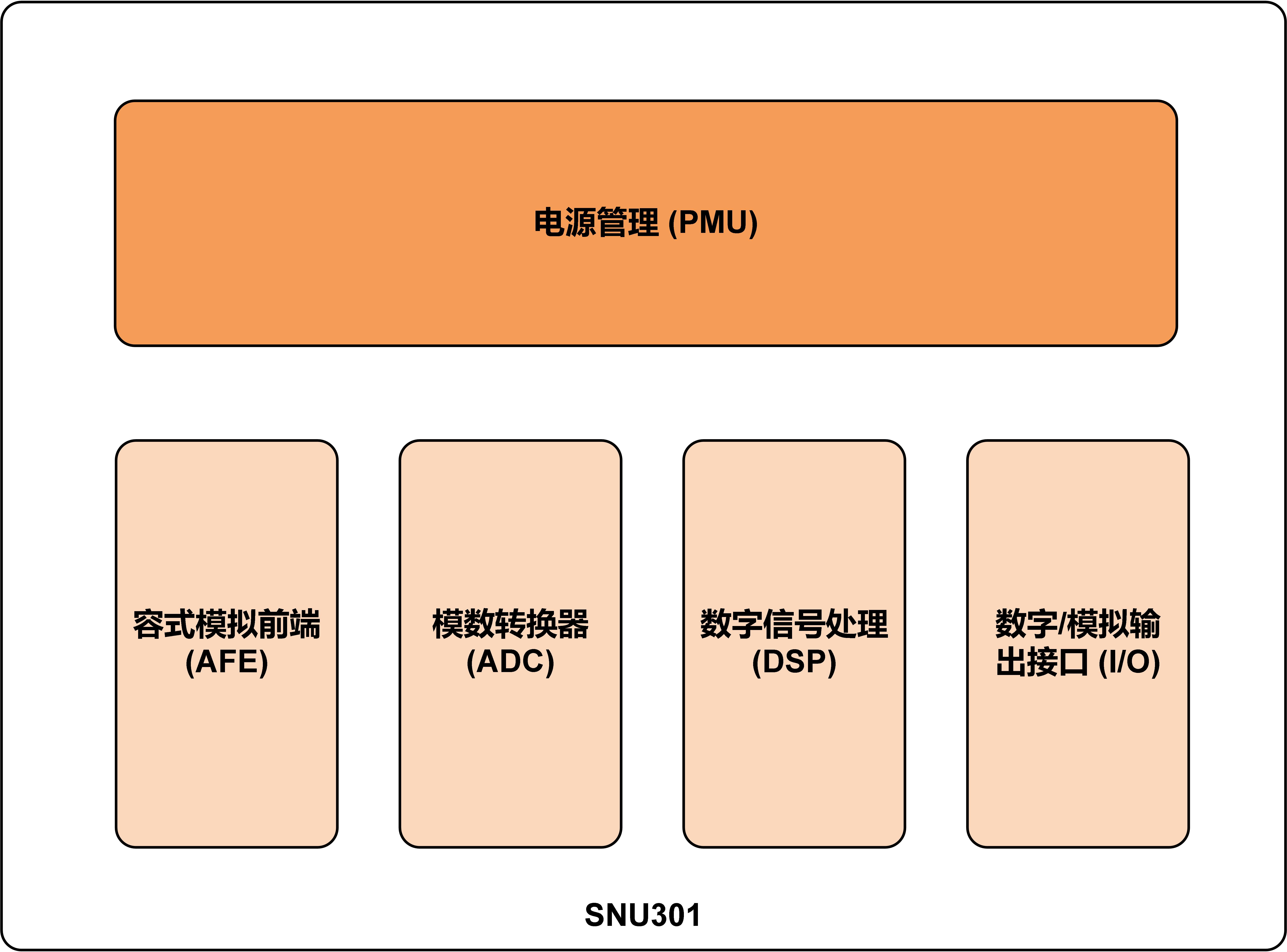

系统框图

SNU301由电源管理和信号链两大功能模块组成。其中信号链由模拟前端、模数转换、数字信号处理和输出接口几个部分组成。

特性

• 电源电压：4.5V~5.5V

• ESD HBM：±2000V

• Latch up：±200mA

• OTP：256Bytes

• 内置高精度PGA

• 内置两路高分辨率24位ADC

• 内置温度传感器

• 输出接口：绝对电压、比例电压、SENT

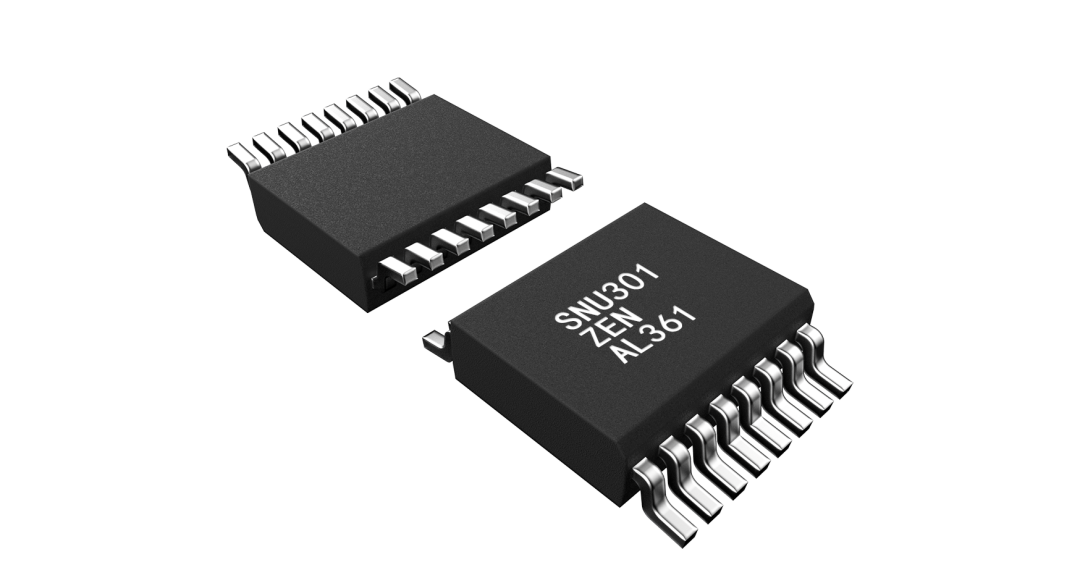

• 封装：SSOP16

• 满足AEC-Q100 Grade 0认证
