琻捷黑科技:高可靠、高精度——电阻式双通道传感接口芯片SNU511

2023-06-26

本期为大家介绍SENASIC全新推出的电阻式双通道传感接口芯片SNU511。SNU511是一款用于对差分桥传感器信号进行高精度放大和传感器特异性校正的接口芯片。

与USI产品线之前的几款产品相比,SNU511可以同时接入两个电阻桥,支持对偏移量、灵敏度、温度漂移和非线性进行数字补偿,校准系数和配置数据存储在非易失性存储器(NVM)中,并且支持±40V的过压及反接保护,在汽车应用中更为可靠。

SNU511同样支持-40°C~150°C的宽工作温度范围,另外具备优异的电磁兼容性和多种诊断功能,可应用于恶劣的汽车环境。

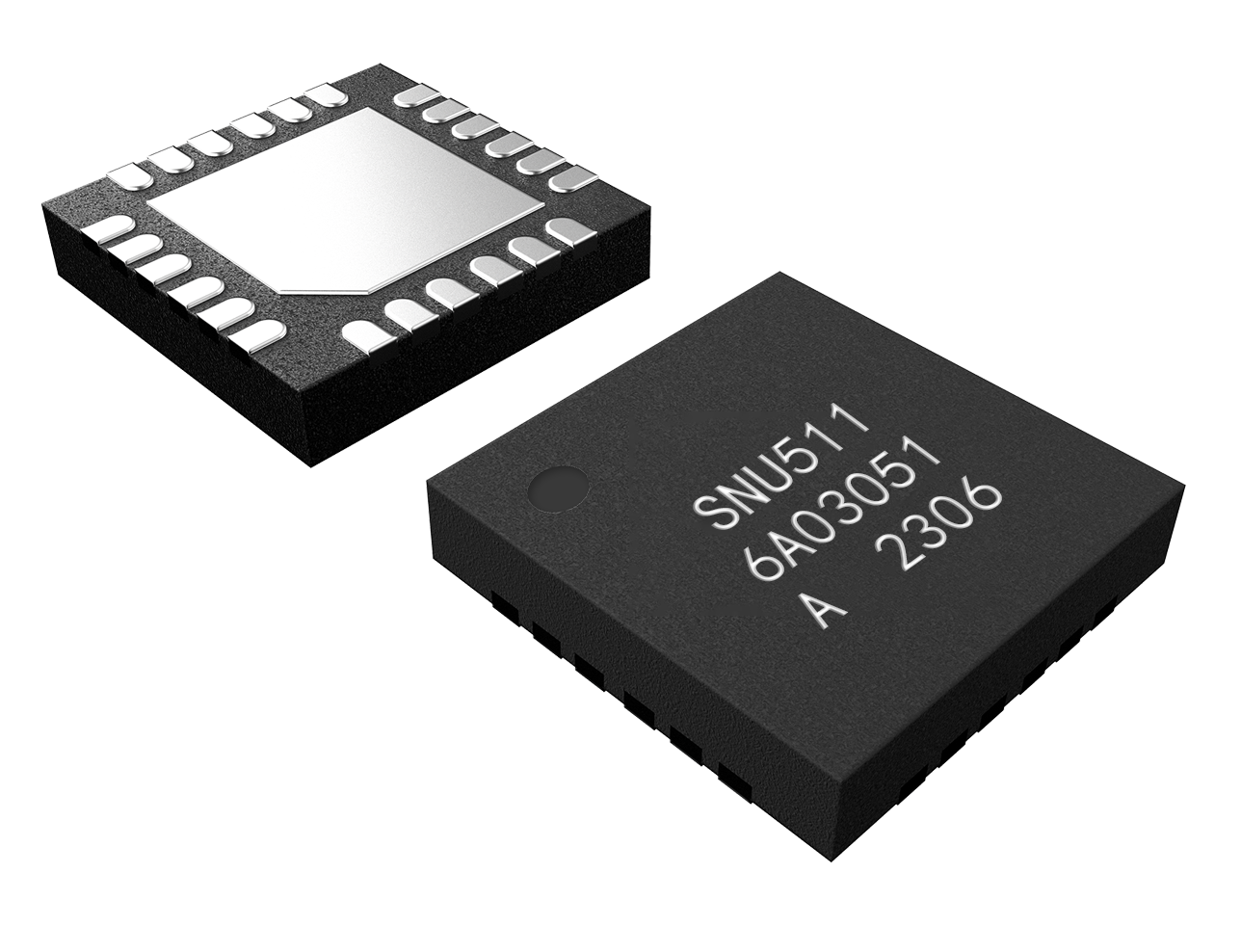

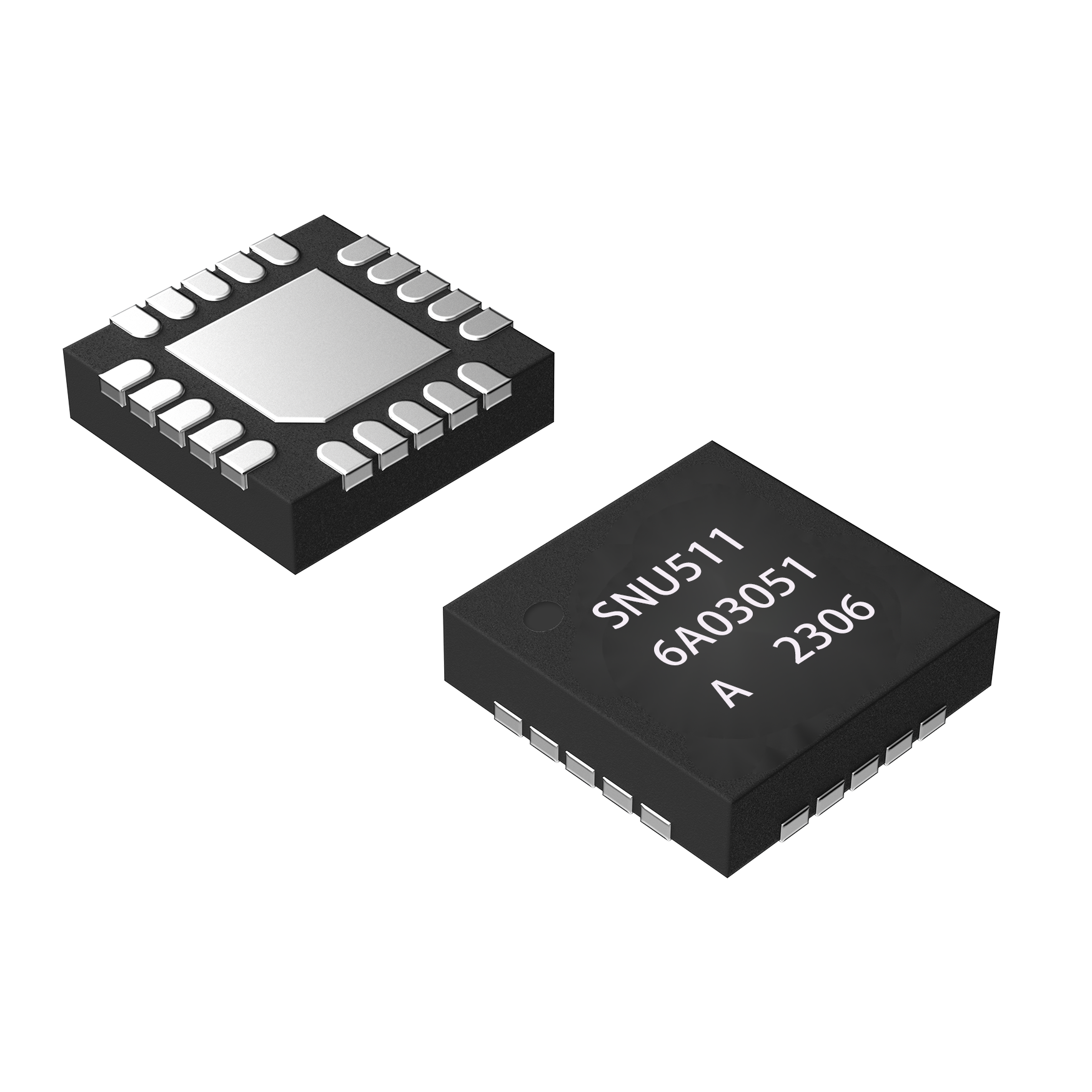

SNU511.png                                    SNU511(QFN20).png

封装

SNU511_管脚配置.svg                                              SNU511_管脚配置_QFN20.svg

工作原理

SNU511&W_系统框图.svg

SNU511的电路由模拟前端、数字信号处理、通信接口以及输出接口等组成。

模拟前端 (AFE) 由多路复用器 (MUX)、可编程增益放大器 (PGA) 和模数转换器 (ADC) 组成。多路复用器 (MUX) 从桥式传感器或所选温度传感器中选择信号并以定义的顺序将输入信号发送到模数转换器ADC。输入信号来自:

  • 桥式传感元件

  • 所选温度传感器

  • 诊断电压水平

接口芯片支持对偏移量、灵敏度、温度漂移和非线性进行数字补偿。校准系数和配置数据存储在非易失性存储器 (NVM) 中。

测量值通过OUT引脚处的比率模拟输出信号提供。

应用电路

两个全桥MEMS同时接入。


SNU511_应用电路.svg

应用场景

SENASIC全新推出的通用传感接口芯片SNU511可以同时接入两个MEMS,通过SENT输出两个MEMS的绝对压力或者一个绝对压力&一个差压。

它在汽车上的主要应用有:

  • 流体制动压力传感器

  • 液压传感器(如:带液压转向功能的转向系统)

  • 气动压力传感器(如:空气制动系统、气动减震器)

特性
  • 电源电压:4.5V~5.5V

  • 宽工作温度:-40°C~150°C

  • 精度:±1.0%FS@-40°C~150°C

  • 桥式传感器输入跨度:1~800 mV/V

  • 存储器:256Bytes EEPROM,支持重复擦写⭐

  • 过压和反接保护:±40V⭐

  • 遵循ASIL C流程开发⭐

  • 符合 AEC-Q100 Grade 0 标准⭐
