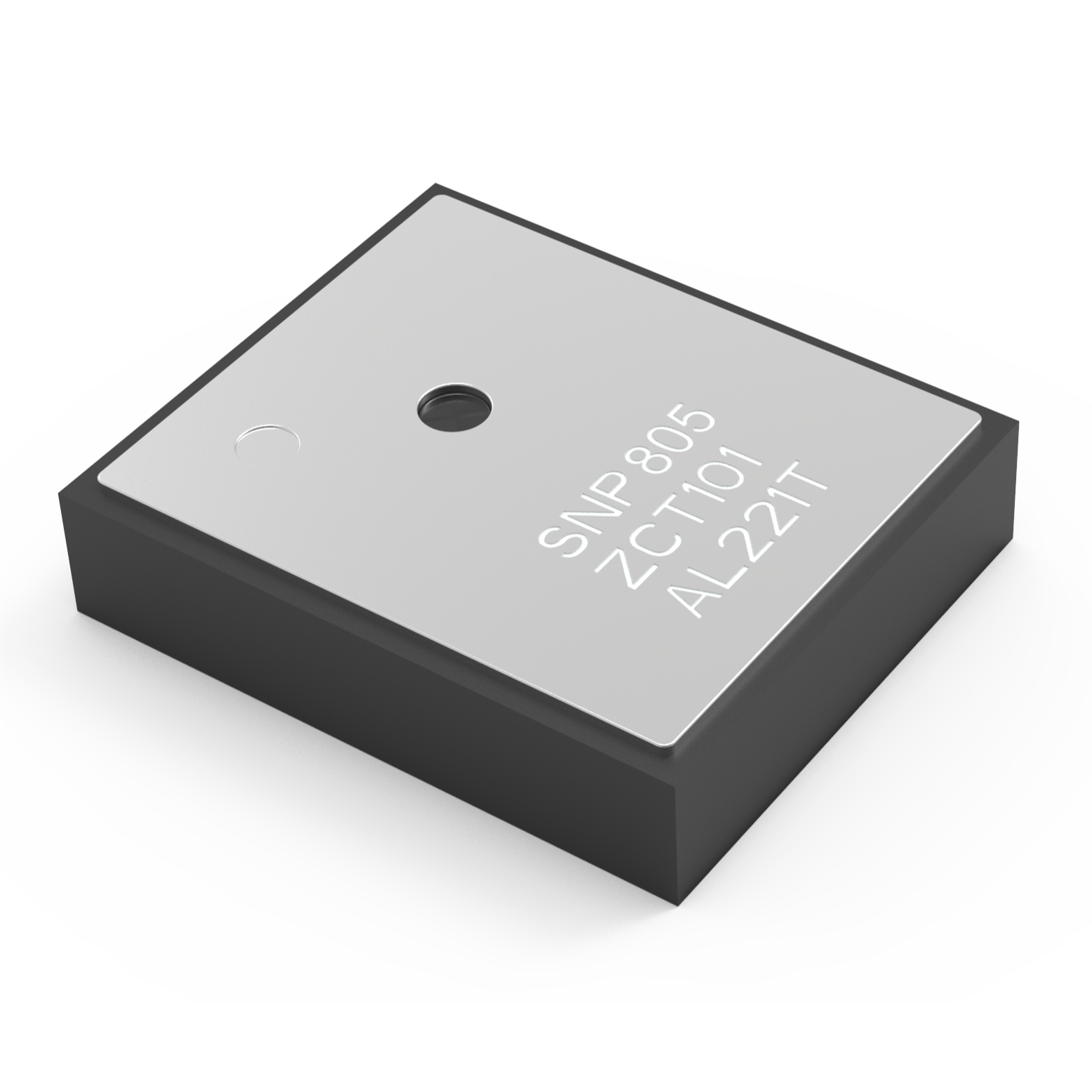

SNP805 电池包压力传感监测芯片
量产
首颗国产电池包压力传感监测芯片。SNP805 专为新能源汽车电池包压力监测而设计，通过实时测量电池包的压力变化，提前发出预警信息，保障司乘人员的安全。
-
功能框图
-
产品特性
-
应用场景
-
技术参数
-
选型表
功能框图
-
UART
-
SPI
产品特性
压力误差: ±1.2kPa@25°C (绝对压力)
压力范围：40kPa~260kPa
集成温度传感器、压力传感器、供电电压监测单元
基于 8051 微控制器
内置 12 位 ADC
温度范围: -40~125°C
供电电压: 3.3V Typ.
监控模式电流典型值: <30µA
支持 SPI/UART/PWM

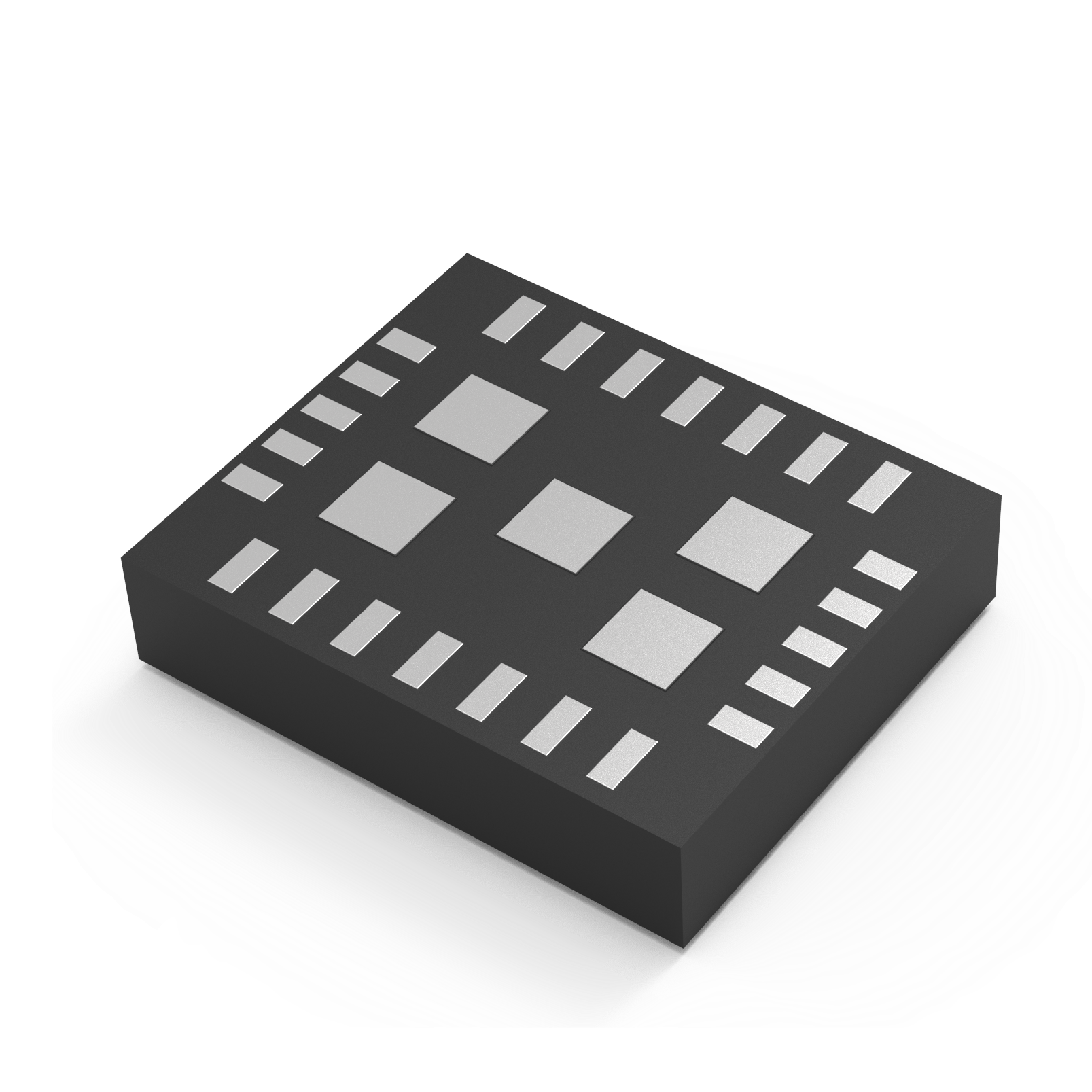

封装: LGA 24 (6.0mm x 5.0mm x 1.9mm)
应用场景
-
新能源车电池压力监测系统 -
MEMS气体压力传感器
技术参数
-
ADC12-bit
-
压力范围40kPa~260kPa
-
压力误差±1.2kPa@25°C (Absolute pressure)
-
温度范围-40~125°C
-
供电电压3.3V Typ.
-
监控模式电流典型值<30µA
-
分辨率0.1kPa/LSB
-
通讯接口SPI/UART/PWM
选型表
产品型号 |
【PDF】 |
压力误差 | 输出形式 | 封装 | 订购编号 | 包装 |
|---|---|---|---|---|---|---|
SNP805 |
|
±1.2kPa@25°C | UART | LGA24 | SNP805 | Reel |
SNP805DL |
|
±2kPa@25°C | SPI | LGA24 | SNP805DL | Reel |
SNP805E |
|
±1.2kPa@25°C | SPI | LGA24 | SNP805E | Reel |
