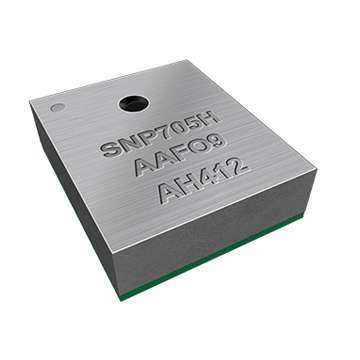

SNP705 胎压监测芯片
已停产
SNP705 可测量压力，温度和电源电压，并已通过车规认证。SNP705 具有压力自动量程功能， 100 至 1500 kPa 的使用量程。
-
功能框图
-
产品特性
-
应用场景
-
技术参数
-
选型表
功能框图
产品特性
经过校准的绝对压力测量传感器
内置温度传感器和电源电压检测
12 位模数转换器 (ADC12)
支持 ASK/FSK 调制
支持 Flash 无线编程
支持车轮自动定位(WAM)
所有的 IO 口支持低功耗唤醒
封装：LGA 24pins. 6.0mm x 5.0mm x 1.9mm
应用场景
-
胎压监测传感器 -
MEMS 传感器
技术参数
-
压力范围900/1500kPa
-
工作电压2.1～3.6V
-
输出功率0~10dBm（315/433Mhz）
-
待机电流 (3V,25℃)0.25μA
-
RF电流 (5dBm)5.9mA
-
工作温度-40～125℃
-
封装尺寸6*5*1.9mm
-
封装形式LGA 24PIN
选型表
产品型号 |
【PDF】 |
压力范围 (kPa) | 封装 | 订购编号 | 包装 |
|---|---|---|---|---|---|
SNP705H |
|
100~900 | LGA24 | SNP705H | Reel, 3000 |
SNP705N |
|
100~1500 | LGA24 | SNP705N | Reel, 3000 |
